Cara Kerja Seismometer Dan Seismograf

Sebuah seismograf dapat mencatat gempa komponen vertical dan komponen horizontal. Ketika peristiwa gempa bumi terjadi, getaran yang pertama direkam seismograf adalah gelombang tubuh (body wave). Gelombang tubuh terbagi lagi menjadi dua, yaitu gelombang primer dan sekunder. Berikut cara kerja seismometer:

1. Prinsip kerja dari alat ini yaitu mengembangkan kerja dari bandul yang sederhana.

Ketika mendapatkan usikan / gerakan atau gangguan dari luar seperti gelombang seismik maka bandul akan bergetar dan merekam datanya seperti grafik.

2. Pada bandul matematis, berat tali diabaikan dan panjang tali jauh lebih besar dari pada ukuran geometris dari bandul.

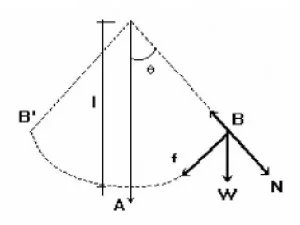

Pada posisi setimbang, bandul berada pada titik A. Sedangkan pada titik B adalah kedudukan pada sudut di simpangan maksimum (θ). Kalau titik B adalah kedudukan dari simpangan maksimum, maka gerakan bandul dari B ke A lalu ke B’ dan kemudian kembali ke A dan lalu ke B lagi dinamakan satu ayunan. Waktu yang diperlukan untuk melakukan satu ayunan ini disebut periode (T).

f = Komponen w menurut garis singgung pada lintasan bandul
P = Gaya tegang tali
N = Komponen normal dari W = m . g
l = Panjang tali
θ = Sudut simpangan

Gaya pemulih yang bekerja pada bandul yaitu -mg sin θ. Sehingga persamaannya dapat ditulis sebagai berikut:

F = – mg sin θ

Tanda negatif diatas menunjukkan bahwa gaya mempunyai arah yang berlawanan dengan simpangan sudut θ.

Karena gaya pemulih F berbanding lurus dengan sin θ bukan dengan θ, maka gerakan tersebut bukan merupakan Gerak Harmonik Sederhana. Jika sudut θ kecil, maka panjang busur x (x = L kali θ) hampir sama dengan panjang L sin θ.

Dengan demikian untuk sudut yang kecil, menggunakan pendekatan :

Sin θ ≈ θ

Sehingga persamaan gaya pemulih menjadi:

F = – mg Sin θ ≈ -mg θ

Karena:

x = Lθ

maka persamaan diatas menjadi persamaan yang sama seperti dengan hukum Hooke:

F = -kx

Cara Kerja Seismometer - Alat Pengukur Gempa Bumi — Detail dari seismogram. Cara Kerja Seismometer – Alat Pengukur Gempa Bumi. Ilustrasi dan sumber foto: Wikimedia Commons

2 Gerakan mekanik dalam cara kerja seismometer

Seismograf menggunakan dua gerakan mekanik dan elektromagnetik seismographer. Kedua jenis gerakan mekanikal tersebut dapat mendeteksi baik gerakan vertikal maupun gerakan horizontal tergantung dari pendular yang digunakan apakah vertikal atau horizontal.

Seismograf modern menggunakan elektromagnetik seismographer untuk memindahkan volatilitas sistem kawat tarik ke suatu daerah magnetis. Peristiwa-peristiwa yang menimbulkan getaran kemudian dideteksi melalui spejlgalvanometer. seismograf
