Rol Bearing (Laher) – Bantalan Mekanik

Bearing

Bearing atau laher adalah komponen sebagai bantalan untuk membantu mengurangi gesekan peralatan berputar pada poros/as. Bearing atau laher ini biasanya berbentuk bulat. Bearing di mobil dipasang pada as roda dan ditempat-tempat yang berputar lainnya.

Tujuan dari bantaran balock untuk mengurangi gesekan rotasi dan mendukung radial dan aksial beban.

Dalam Bahasa Indonesia, bearing berarti bantalan. Dalam ilmu mekanika bearing adalah sebuah elemen mesin yang berfungsi untuk membatasi gerak relatif antara dua atau lebih komponen mesin agar selalu bergerak pada arah yang diinginkan. Bearing menjaga poros (shaft) agar selalu berputar terhadap sumbu porosnya, atau juga menjaga suatu komponen yang bergerak linier agar selalu berada pada jalurnya.

Bantalan merupakan salah satu bagian dari elemen mesin yang memegang peranan cukup penting karena fungsi dari bantalan yaitu untuk menumpu sebuah poros agar poros dapat berputar tanpa mengalami gesekan yang berlebihan. Bantalan harus cukup kuat untuk memungkinkan poros serta elemen mesin lainnya bekerja dengan baik.



BallBearing

Dibuat oleh PlusMinus [GFDLCC-BY-SA-3.0  or CC BY-SA 2.5  ], dari Wikimedia Commons



Jenis Bantalan Rol Bearing

Bearing (Bantalan) banyak jenis macamnya, mulai dari bantalan bola ( ball bearing), bantalan jarum (needle bearng), bantalan gesek dan lain sebagainya. Jenis-jenis Elemen Laher (Roll Bearing) Ada 5 jenis rolling-elemen yang digunakan di bantalan (bearing) :

Bola (Ball Bearing)

Bantalan bola menggunakan bola untuk membawa beban yang diterapkan. Karena ada titik kontak (dibandingkan dengan kontak line untuk bantalan tol [Roll Bearing]) beban daya dukung lebih rendah dari pada bantalan rol [Roll Bearing]. Bantalan rol dapat mendukung kedua Radial (Tegak Lurus pada poros) dan Aksial beban (Parelel ke poros). Untuk bantalan ringan dimuat, bola menawarkan gesekan lebih rendah dari rol. Self-menyelaraskan bantalan bola juga dapat beroperasi ketika cincin bantalan sejajar. Bantalam bola yang paling umum adalah bantalan bola dalam alur. Bola presisi biasanya lebih murah untuk menghasilkan dari pada bentuk seperti rol, dikombinasikan dengan volume tinggi penggunaan, bantalan sering jauh lebih murah daripada bantalan lain dari dimensi yang sama.



Bola bearing

Bola bearing: Sumber foto: Wikimedia Commons



Rol Silinder (Cilindrical Roller)

Bantalan rol umum menggunakan silinder dengan panjang sedikit lebih besar dari diameter. Bantalan rol biasanya memiliki kapasitan beban lebih tinggi di bawah beban tegak lurus ke arah didukung primer. Jika ras didalam dan diluar tidak sejajar, daya dukung sering turun dengan cepat dibandingkan dengan baik bantalan bola atau bantalan rol bola. Bantalan rol dikenal sejak 40 SM.

Cylinder bearing adalah bantalan gelinding yang menggunakan silinder-silinder baja didalamnya. Silinder-silinder baja ini berfungsi sebagai media gesekan antara komponen yang diam dengan komponen yang bergerak.

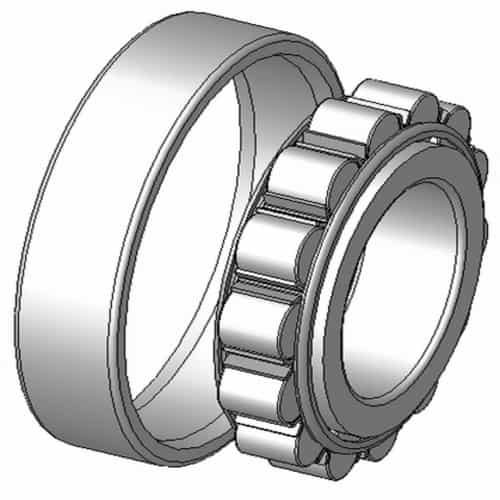

Rol silinder bearing

Rol silinder bearing. Sumber foto: Silberwolf / Wikimedia Commons



Rol Tirus (Tapered Roller)

Taper roller bearing merupakan bantalan gelinding yang berbentuk kerucut. Di dalam taper roller bearing menggunakan roller baja atau baja berbentuk silinder sebagai media gesekan antara komponen yang diam dengan komponen yang bergerak

Bantalan tirus menggunakan rol kerucut yang berjalan pada as kerucut. Bantalan rol kebanyak hanya mengambil beban radial atau aksial, namun bantalan rol tirus mendukung beban radial dan aksial, dan umumnya dapat membawa beban lebih tinggi dari bantalan bola karena bidang kotak yang lebih besar.

Taper bantalan rol yang digunakan, misalnya, sebagai bantalan roda dari kendaraan darat yang paling roda. Kerugian untuk bantalan ini adalah bahwa karena komfleksitas manifaktur, bantalan rol tirus biasanya lebih mahal dari pada bantalan bola, dan selain itu di bawah beban berat rol tirus seperti irisan dan beban bantalan cenderung mencoba untuk mengeluarkan roller, kekuatan dari kerah yang menjaga roller di bantalan menambah gesekan bantalan dibandingkan dengan bantalan bola.

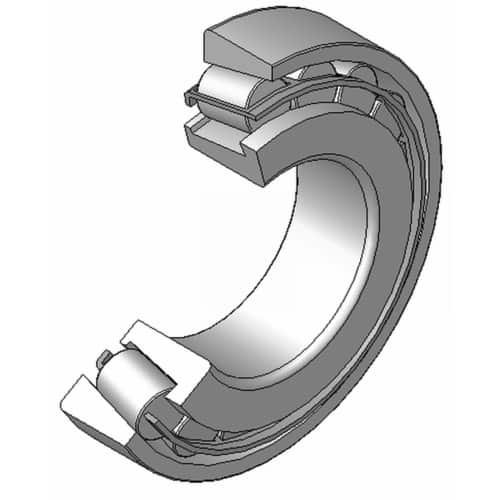

Rol Tirus (Tapered Roller)

Rol Tirus (Tapered Roller). Sumber foto: Silberwolf / Wikimedia Commons



Rol Bulat (Gear Bearing)

Bantalan rol bulat memiliki cincin luar dengan bentuk bulat internal. Rol lebih tebal ditengah dan tipis diujungnya. Bantalan rol bola sehingga dapat menyesuaikan untuk mendukung kedua misalignment statis dan dinamis. Namun, rol bola sulit untuk memproduksi dan dengan demikian mahal, dan bantalan memiliki gesekan lebih tinggi daripada bantalan rol silinder yang ideal atau meruncing karena ada sejumlah geser antara elemen rolling dan cincin.



Rol Jarum (Needle Roller)

Needle bearing merupakan bantalan gelinding yang menggunakan roller baja atau baja berbentuk silinder sebagai media gesekan antara komponen yang diam dengan komponen yang bergerak.

Bantalan rol jarum menggunakan silinder yang sangat panjang dan tipis. Seringkali ujung lancip ke titik, dan ini digunkan untuk menjaga rol captive, atau mereka mungkin hemispherical dan tidak captive tapidipegang oleh poros sendiri atau pengaturan yang sama. Karena rol tipis, diameter luar bantalan ini hanya sedikit lebih besar dari lubang di tengah, Namun, berdiameter kecil tol harus menekuk tajam di mana merela menghubungi ras, dan dengan demikian bantalan eragam relatif cepat.

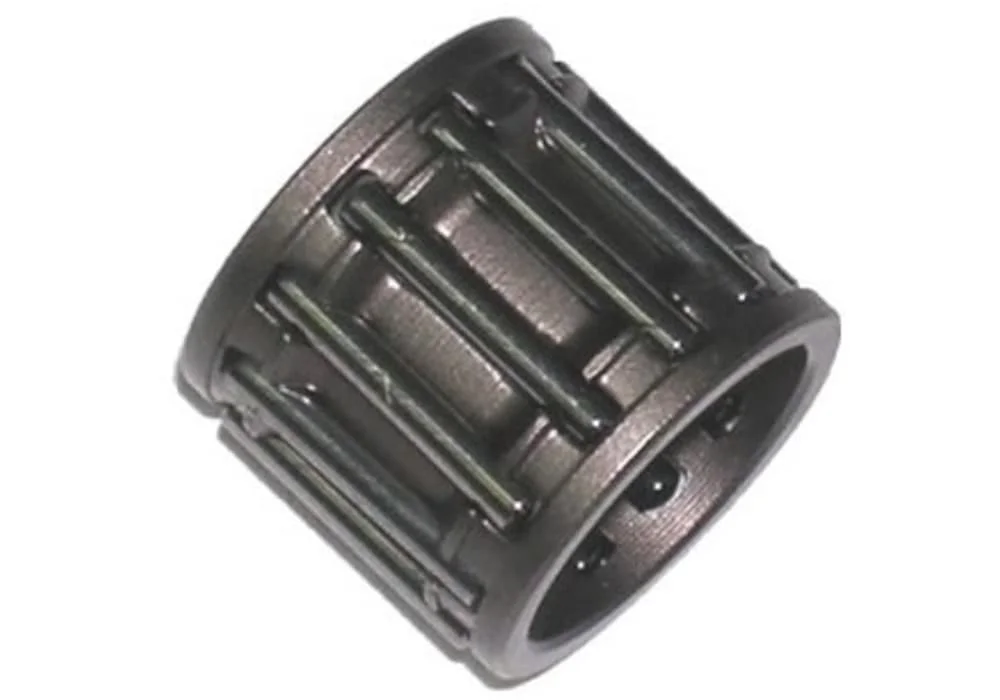

Rol jarum bearing

Rol jarum bearing. Sumber foto: Wikimedia Commons
